Угао хидрауличног цилиндра-Промена ЦНЦ машине за заваривање
Користи се за заваривање хоризонталних или угаоних{0}}заменљивих кружних шавова хидрауличних цилиндара. Вишеслојно -слојно заваривање кружног шава може се завршити једним убодом, уз високу ефикасност и аутоматизацију.
Opis
Главне карактеристике
- Горионик за заваривање је фиксиран док се радни предмет ротира, положај заваривања је хоризонталан и косо.
- Усвојите тело заварене машине, горионик за заваривање и пнеуматски реп{0}}могу да се подеси уздужно, може се закључати након подешавања.
- Радни предмет се позиционира помоћу стезне главе, а притисне пнеуматским наставком. Синхроно ротира. Носач за утовар и истовар се монтира испод радног комада.
- Режим заваривања и спецификација заваривања могу се унапред подесити, сачувати и опозвати. Погодно је изменити параметре и променити статус преко екрана осетљивог на додир на интерфејсу човека{1}}машине. Дужина заваривања, време паљења и завршетка лука, струја заваривања, напон заваривања, брзина заваривања, фреквенција осциловања, опсег осциловања, време осциловања, време аутоматског подизања горионика, растојање дизања, број дизања могу се унети кроз интерфејс.
- Струја заваривања и напон заваривања се контролишу преко Д/А (дигитални аналог). Могу се унапред подесити и позвати у слојевима. За реализацију вишеслојног континуираног заваривања када се лук не зауставља.
- Осцилујући механизам и механизам за подизање горионика за заваривање користе се за заваривање широких и више{0}}слојних заварених шавова хидрауличног цилиндра.
- Учитавајте и истоварујте радни предмет хоризонтално, радни предмет ће се преокренути у почетни положај и затим заварити.
Тецхницал Параметер
|
Систем |
Јапан ОМРОН ПЛЦ и екран осетљив на додир |
|
Пречник ротационе стезне главе |
320мм |
|
Брзина ротације ротационе осе: подешавање |
0,2-2 РПМ, без степена |
|
Струја заваривања |
30-500A |
|
Подешавање горионика за заваривање |
растојање подизања: 90 мм |
|
лево-десно растојање: 90 мм |
|
|
Угао нагиба тела машине |
0 степени -60 степени |
|
ваздушни компресор |
0,4-0,6МПА |
|
Подешавање осцилационог опсега горионика за заваривање |
0-40мм |
|
Опсег осциловања горионика за заваривање |
0-30 пута/мин |
|
Време мировања бакље за заваривање са обе стране |
0-10 секунди |
|
Време стајања горионика за заваривање у средини |
0-10 секунди |
|
Вредност пнеуматског храњења горионика за заваривање |
200мм |
|
Количина пнеуматског храњења заваривача репа |
50-150мм |
|
Укупна снага машине (искључујући извор напајања за заваривање) |
7КВ |
|
Радни напон |
380В 3пхасе 50хз |
Радни процес
Ручно учитавање радног предмета → стегните радни предмет → пнеуматски притисните радни предмет → пнеуматски доведите горионик за заваривање у положај за заваривање → доведите ЦО2 гас → паљење лука → започните заваривање → достигните задату дужину заваривања, горионик за заваривање осцилује и завари више-слојева, док се крај заваривања не заустави → заврши заваривање → заустави заваривање → а. радни предмет → приручник за истовар радног предмета
КонфигурацијаПохото
|
Извор напајања за заваривање |
Контролна табла |
ОМРОН ПЛЦ |
|
|
|
|
|
Додавач жице |
Екран осетљив на додир |
Ротациона стезна глава |
|
|
|
|
|

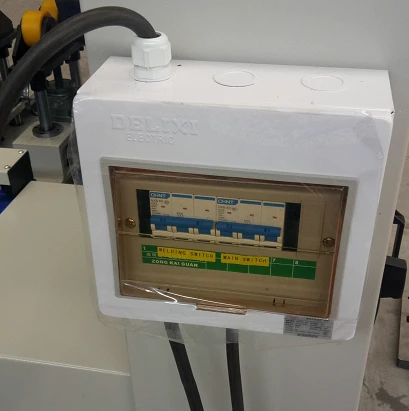

Електрични орман |
Горионик за заваривање{0}}са ваздушним хлађењем |
Осцилатор |
|
|
|
|
|
Подршка |
Реп{0}}код |
Повер бок |
|
|
|
|
Референца Ведио
